制冷設備技術方案

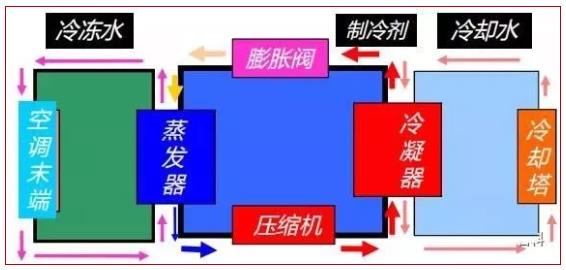

一、冷水機組的運行參數主要有電壓、電流、功率、溫度、壓力、流量、液位。這些參數主要由有關儀器儀表進行顯示。

1、電壓：目前我國冷水機組采用220V(單相)和380V(三相)兩種電壓。供電電壓須與設備用電電壓相符，過高或過低都會影響冷水機的安全運行。

2、電流：冷水機的銘牌上有電流與實際運行電流。

3、功率：冷水機的運行耗電功率。

4、溫度：冷水機的溫度有蒸發器溫度、冷凝溫度、壓縮機吸氣溫度、壓縮機排氣溫度、中間溫度、節流閥前制冷劑的過冷溫度、曲軸箱內壓縮機油溫度、冷卻水溫度、冷凍水溫度等。

5、壓力：工業冷水機的壓力有蒸發壓力、冷凝壓力、中間壓力、冷卻水壓力、冷凍水壓力、潤滑油壓力等。

6、流量：制冷劑流量、冷卻水流量、冷凍水流量等。

7、液位：曲軸箱內油液位和制冷劑液位。

正確選擇和規定上述參數，并在運行時控制各個參數，使其在許可的上下限內，經濟合理的運行，從而達到制冷量大、能耗少的效果，大大提高冷水機壽命。

二、如何選用適合自己的工業冷水機和小型冷水機呢，可以參考如下選型公式。

制冷量=冷凍水流量*4.187*溫差*系數

1、冷凍水流量指機器的工作時所需冷水流量，單位需換算為升/秒；

2、溫差指機器進出水之間的溫差；

3、4.187為定量（水的比熱容）；

4、選擇風冷式冷水機時需乘系數1.3，選擇水冷式冷水機則乘系數1.1。

5、根據計算的制冷量選擇相應的機器型號。

一般習慣對冷水機要配多大的習慣用P來計算，但主要的是知道額定制冷量，一般風冷的9.07KW的樣子的話選擇用3P的機器，依此類推，所以工業冷水機的選用重要的是求出額定制冷量

三、介紹國標工業制冷設備制冷量性能及系數：（大家可以參考下）

1. 渦旋式冷水機其性能系數（COP）要求如下：當額定制冷量小于528KW時，其COP不應小于3.8；當額定制冷量528～1163KW時，其COP不應小于4.0；當額定制冷量大于1163KW時，其COP不應小于4.2；

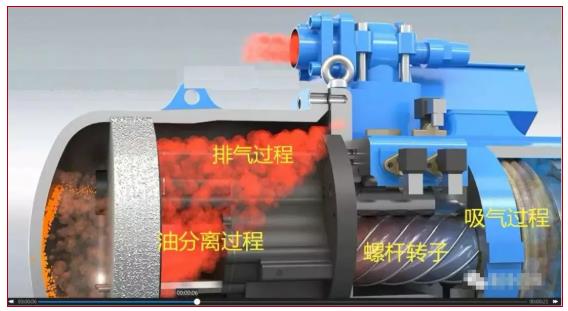

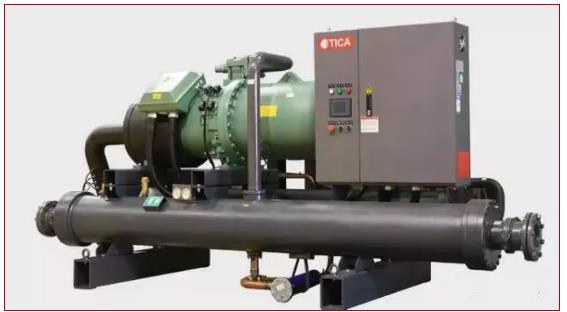

2. 對于螺桿式冷水機，其性能系數（COP）要求如下：當額定制冷量小于528KW時，其COP不應小于4.10；當額定制冷量528～1163KW時，其COP不應小于4.30；當額定制冷量大于1163KW時，其COP不應小于4.60；

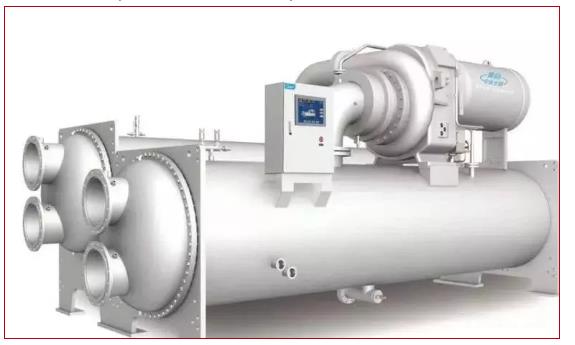

3. 對于離心式冷水機組，其性能系數（COP）要求如下：當額定制冷量小于528KW時，其COP不應小于4.40；當額定制冷量528～1163KW時，其COP不應小于4.70；當額定制冷量大于1163KW時，其COP不應小于5.10；

4. 對于蒸發冷卻或風冷冷水機/活塞式/渦旋式冷水機組，其性能系數（COP）要求如下：當額定制冷量小于或等于50KW時，其COP不應小于2.40；當額定制冷量大于50KW時，其COP不應小于2.60；

5. 對于風冷或蒸發冷卻的螺桿式冷水機組，其性能系數（COP）要求如下：當額定制冷量小于或等于50KW時，其COP不應小于2.60；當額定制冷量大于50KW時，其COP不應小于2.80；

6. 水冷螺桿式冷水機組的綜合部分負荷性能系數（IPLV）要求如下：當額定制冷量小于528KW時，其IPLV不應小于4.47；當額定制冷量528～1163KW時，其IPLV不應小于4.81；當額定制冷量大于1163KW時，其IPLV不應小于5.13；

7. 對于離心式水冷機組的綜合部分負荷性能系數（IPLV）要求如下：當額定制冷量小于528KW時，其IPLV不應小于4.49；當額定制冷量528～1163KW時，其IPLV不應小于4.88；當額定制冷量大于1163KW時，其IPLV不應小于5.42；

當名義制冷量大于7.1kW的風冷單元式機組，其能效比要求如下：當不接風管時，能效比不小于2.60；接風管時，能效比不小于2.30； 當名義制冷量大于7.1kW的水冷單元式機組，其能效比要求如下：當不接風管時，能效比不小于3.00；接風管時，能效比不小于2.70；

8.使用側：制冷進/出口水溫12/7℃；

9. 熱源側（或放熱側）：水冷式冷卻水進出口水溫30/35℃，風冷式制冷空氣干球溫度35℃，蒸發冷卻式空氣濕球溫度24℃；

10.使用側和水冷式熱源側：污垢系數0.086m2.℃/kW。
